Automatische PU-inlegzoolgietmachine

Deze automatische PU-inlegzoolgietmachine is speciaal ontwikkeld voor de massaproductie van polyurethaan schoeninlegzolen en schoenzolen, veel gebruikt in schoenfabrieken. Door gebruik te maken van lagedruk PU-schuimtechnologie, kan het nauwkeurige materiaal menging, automatisch gieten en continue uithardingsproductie realiseren, wat de productie-efficiëntie en productconsistentie aanzienlijk verbetert.

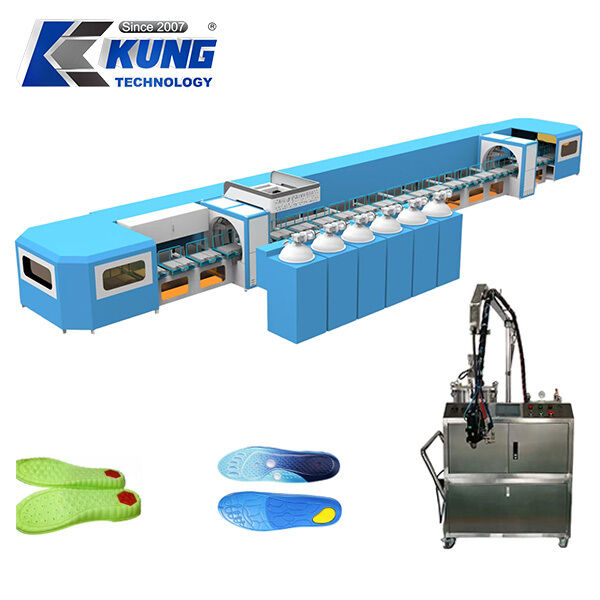

De complete set apparatuur omvat materiaaltanks, een doseerpomp gietunit, een servoaandrijfsysteem en een 25 meter lange productielijn met ondersteunende oven. De materiaaltank heeft een 304 roestvrijstalen binnentank met een capaciteit van 120L, de werkdruk varieert van 0.05MPa tot 0.3MPa. Uitgerust met een 0.2KW roermotor op 25RPM, houdt het polyol- en isocyanaatmateriaal goed gemengd en voorkomt het stollen van grondstoffen.

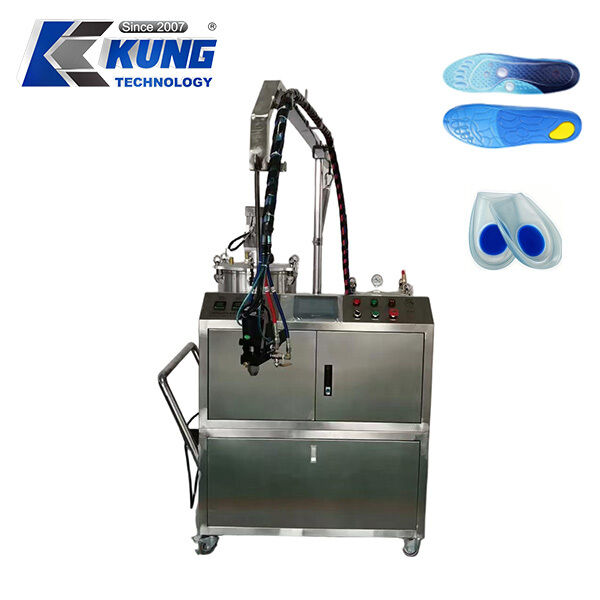

De hoogwaardige doseerpomp is het kernonderdeel van deze machine. De doseernauwkeurigheid bereikt 1/1000, met een debiet van materiaal A 25CC en materiaal B 15CC. De injectiestroom is 40-80 G/S, de injectiedruk is instelbaar tussen 0.1MPa-3.99MPa. Het kan zich aanpassen aan de viscositeit van grondstoffen van 500-2000 mPa·s onder 22℃ werkomstandigheden, zorgt voor een stabiele verhouding van tweekomponenten PU-grondstoffen, om zo een uniforme schuimdichtheid voor afgewerkte inlegzolen te verkrijgen.

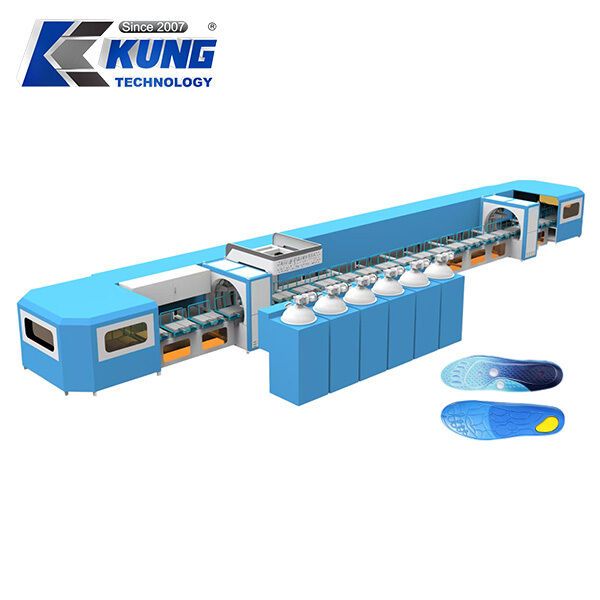

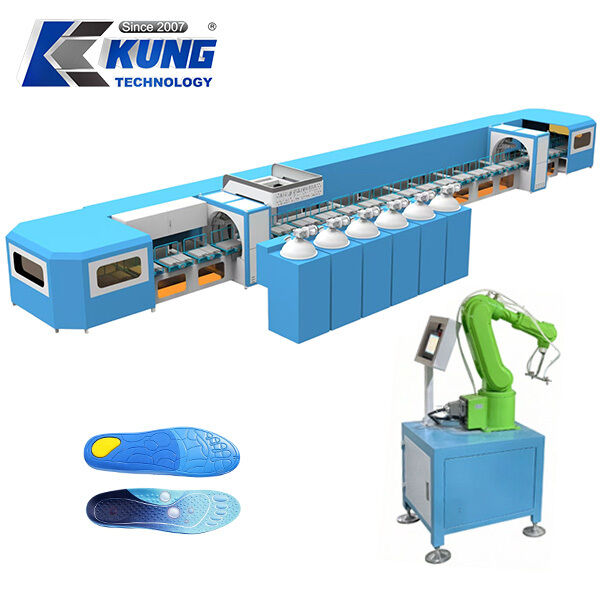

De productielijn wordt aangedreven door een 5.5KW Delta servomotor voor stabiele werking. De totale afmetingen van de productielijn zijn 25m x 2.3m x 1.6m. Het is uitgerust met 48 stuks dubbellaagse malplaten van 1000mm x 500mm x 6mm. De bijpassende oven is 22 meter lang met een maximaal vermogen van 70KW, die een constante temperatuur uithardingsomgeving biedt voor PU-schuimvorming. Het ovenventilatorvermogen is 0.37KW voor gelijkmatige circulatie van hete lucht.
Alle structurele onderdelen maken gebruik van hoogwaardig nationaal standaard staal. De dikte van de ketting en kettinggroef is 4 mm. Massief ijzeren wielen zijn ingebouwd met 304 lagers, en de dikte van de wielrail is 5 mm. Het frame gebruikt 4080 kanaalstaal van 3.5-4.0 mm dikte, de koppelstang gebruikt 4060 vierkante buis van 2.0 mm dikte. Het gehele frame heeft een goede stijfheid, anti-vervormingsprestaties voor langdurige continue werking.
Nominale werkspanning is 380V / 50HZ. Het vermogen van de hoofd machine is 10KW. Deze complete PU-gietlijn ondersteunt grootschalige continue productie voor schoeninlegzolen en -zolen. Het helpt schoenfabrikanten om arbeidskosten en afkeurpercentage te verlagen. Wij ondersteunen technische begeleiding en after-sales service voor internationale klanten.
